产品编号： |
51221114616 |
产品名称： |
数字式摆式摩擦系数测定仪 |
规 格： |
IBY-I |
产品备注： |
数字式摆式摩擦系数测定仪,用于测定路面、粗集料磨光值、机场跑道、标线漆、塑胶跑道抗滑值等 |
产品类别： |
＋ 集料试验仪器类 |
| |
|
 产 品 说 明 |
JTG 3432—2024《公路工程集料试验规程》----4 粗集料试验 / T0321-2024粗集料磨光值试验
1.相关产品链接：
☞【加速磨光试验机】
☞【指针式摆式摩擦系数测定仪】
☞【数字式摆式摩擦系数测定仪】
☞【试件固定器】
☞【加速磨光机试模】
☞【磨光值集料标准样品】
☞【摆式仪橡胶片】
☞【槽型钢直尺】
☞【摩擦系数标准样品：浮法玻璃板,陶瓷板,抛光薄膜】
☞【摩擦系数标定固定器】
2.测试方法：
☞【T0321-2024粗集料磨光值试验】
★仪器优点：拒绝烦琐步骤，新用户一键测试完成！仪器内置了一套数字化测量系统(高精度、配备进口传感器)：自动显示、自动存储、现场温度自动采集自动修正测量结果。

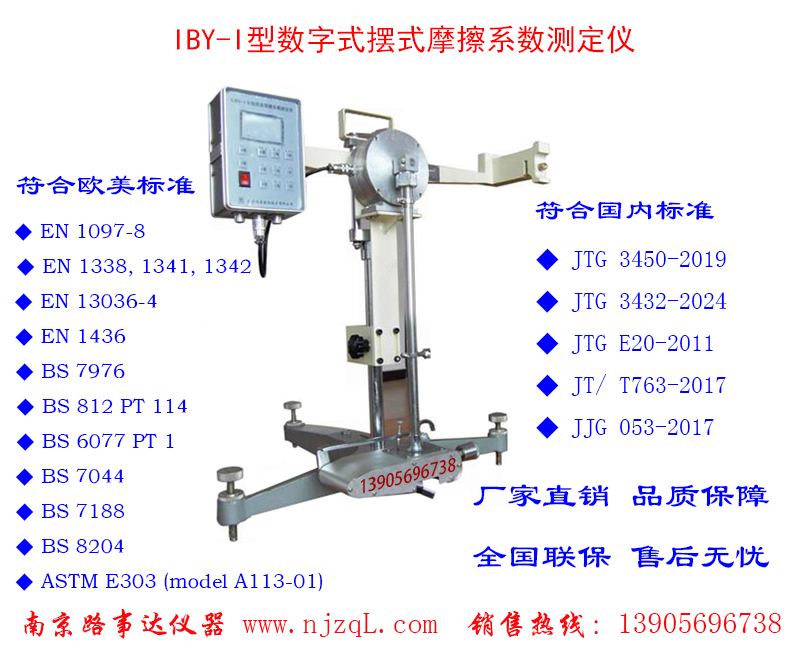

数字式摆式摩擦系数测定仪
规格型号：IBY-I
一、数字式摆式摩擦系数测定仪用途：
数字式摆式摩擦系数测定仪用于测定路面、粗集料磨光值、机场跑道、标线漆、塑胶跑道抗滑值、地板、瓷砖、材料等摩擦系数。产品符合中华人民共和国强制性行业标准JTG 3432-2024《公路工程集料试验规程》标准要求。广泛应用于建工、市政、道路、桥梁、水工、铁路、交通、地质、核电、民航、环境、建材、工厂、健康安全顾问、休闲场所、专家证人、建筑维修等行业，受到客户一致好评！也可以通过典型路面摩擦系数的测定，作为确定各种轮胎配方的依据之一。
二、数字式摆式摩擦系数测定仪符合标准：
⑴【符合中华人民共和国行业标准】
◆ JTG 3450-2019《公路路基路面现场测试规程》；
◆ JTG 3432-2024《公路工程集料试验规程》；
◆ JT/ T763-2017《摆式摩擦系数测定仪》；
◆ JJG 053-2017《摆式仪计量检定规程》；
◆ GB∕T35153-2017《防滑陶瓷砖》；
◆ GB/T37798-2019《陶瓷砖防滑性等级评价》；
◆ GB/T 24508-2020《木塑地板》。
⑵【符合欧美标准】
◆ EN 1097-8；
◆ EN 1338, 1341, 1342；
◆ EN 13036-4；
◆ EN 1436；
◆ BS 7976；
◆ BS 812 PT 114；
◆ BS 6077 PT 1；
◆ BS 7044；
◆ BS 7188；
◆ BS 8204；
◆ ASTM E303 (model A113-01)。
三、数字式摆式摩擦系数测定仪结构特点：
⒈数字式摆式摩擦系数测定仪是在不改变原有指针式摆式仪基本结构和工作原理的基础上，利用计算机、电子、传感器技术，研发的一种集成了自动显示、自动存储、自动温度修正功能的数字化测量系统。
⒉数字式摆式仪的测量机构由高精度角度传感器、嵌入式摆值测量系统、温度传感器及算法软件等部分构成。数字式摆式仪取消了指针和刻度盘，其零位标定和摆值读取均由角度传感器和控制程序自动完成，避免了指针式摆式仪结构零位标定和人工读值方式造成的不稳定性和数据误差，较好地提高了测试结果的稳定性和准确度。
⒊配备高精度传感器，确保试验数据准确。使测试过程简单方便，是传统指针式摆式仪升级换代产品。
⒋大容量内存，可储存60次试验结果。
⒌自带路面测温系统，现场温度自动采集自动修正测量结果。
⒍带高性能充电电池(集成在机箱内)，充一次电可连续工作35小时。
⒎轻巧方便携带。
四、数字式摆式摩擦系数测定仪主要技术参数：
⒈摆总质量：1500g±30g；
⒉摆的轴心距：410mm±5mm；
⒊摆动的力矩：615000克毫米；
⒋橡胶片对路面的正向静压力：2263g(22.2N)；
⒌橡胶片规格：道路用76.2mm×25.4mm×6.35mm，磨光值31.5mm×25.4mm×6.35mm；
⒍滑动标尺长：道路126mm，磨光值76mm；
⒎橡胶片工作边缘与摆动中心距离：510mm±5mm；
⒏橡胶滑块：标配TRL(55)；选配 4s（96）；
⒐摆值精度：0.1BPN，摆值范围：0～150BPN；
⒑工作电源：DC12V，600MA；
⒒温度测量精度：0.1℃，测量范围：0～100℃；
⒓ 电池续航能力：充满电可连续工作35小时；
⒔角位移传感器精度：0.1°；
⒕角位移传感器重复性：0.5°；
⒖3.8吋高亮液晶屏，工作状态,摆值,温度,电源电压,验次数等参数全部中文显示；
⒗工作温度：-15℃～65℃；
⒘外形尺寸（长×宽×高）：850mm×680mm×850mm；
⒙重量：28kg。
五、数字式摆式摩擦系数测定仪组成
1、数字式摆式仪底座：由T型腿，调平螺丝和水准泡组成，对仪器起调平及支承作用。
2、立柱：由立柱，升降机构，导向杆及仪器把手组成，用于升降和固定摆头的位置。
3、释放开关：安装于悬臂上的开关，用于保持摆杆水平位置和释放摆落下的作用。
4、转向系统：包括紧固把手，摆轴，转向节和轴承，起联络摆，固定位置，保证在摆动平面内能自由摆动。
5、显示系统：液晶屏直接读出摆值。
6、摆头：由上下部接头，摆杆，弹簧，杠杆，举升柄，锤壳，滑溜块及橡胶片76.2mm×25.4mm×6.35mm）组成，它对摆动中心有规定力矩，对路面有规定压力。摆头前与后，左与右的力矩保持平衡，它是度量路面摩擦系数的尺度。
六、数字式摆式摩擦系数测定仪装箱单
1、数字式摆式仪主机：1台
2、126mm标尺：1只
3、硬刷：1把
4、喷水壶：1只
5、说明书：1份
6、合格证：1份
7、产品保修卡：1份
8、扳手：1把
